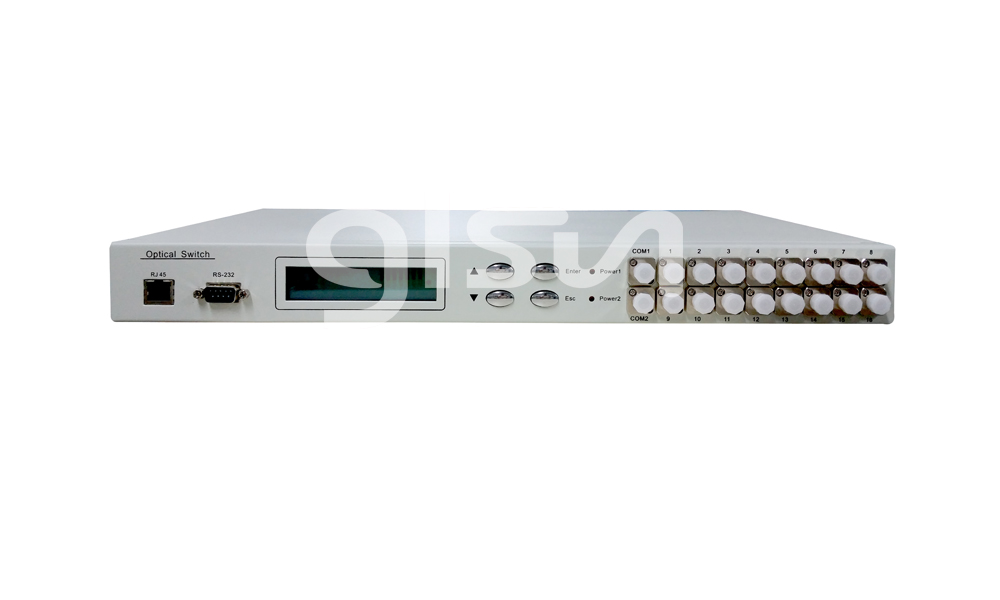

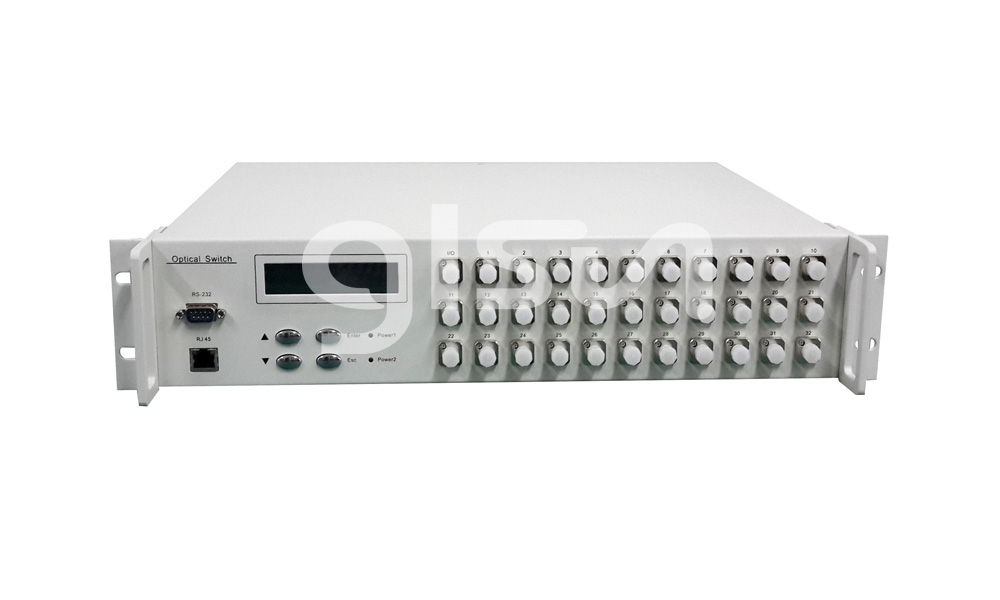

桂林光隆科技集团股份有限公司的2×N机架式光开关是一种光路控制设备，起着控制光路和切换光路的作用。该产品可通过面板按键手动选择切换工作光路，也可通过RS232端口、以太网端口进行控制光路。在光通信系统中主要应用于：光传输系统中的多通道光纤监控、多光源/探测器选择以及光纤路径保护等。此外，还用于光纤测试系统中的光纤及光器件测试、野外工程光缆测试以及光传感多点动态监测系统。
产品特性
· 插入损耗小、切换速度快
· 透明传输、高可靠性、高稳定性
· LCD显示提供直观易用的操作
· 支持RS232串口控制，支持以太网远程管理
产品应用
· 光纤环路
· 自动测量
· 光纤网络远程监控
· 光缆监测系统、光缆维护系统
|
参数 |
单位 |
规格指标 |
|
|
操作波长 |
nm |
850±40 / 1300±40 |
1260 ~ 1650 |
|
测试波长 |
nm |
850 / 1300 |
1310 / 1550 |
|
插入损耗 |
dB |
Typ：≤1.6 Max≤1.8 |
|
|
回波损耗 |
dB |
≥30 |
≥45 |
|
串扰 |
dB |
≥35 |
≥55 |
|
PDL |
|
- |
≤0.1 |
|
WDL |
dB |
≤0.25 |
|
|
重复性 |
dB |
≤±0.05 |
|
|
使用寿命 |
cycle |
≥ 107 |
|
|
最大光功率 |
mW |
500 |
|
|
切换时间 |
ms |
≤15 |
|
|
光纤类型 |
um |
50/125（M5）or 62.5/125（M6） |
SM 9/125 |
|
光连接器 |
|
FC/APC or FC/PC or others |
|
|
监控端口 |
|
RS 232, RJ45 |
|
|
工作温度 |
℃ |
-5 ～ 55 |
|
|
储存温度 |
℃ |
-20 ～ + 70 |
|
|
功耗 |
W |
≤10 |
|
|
工作电源 |
V |
AC：85 ~ 264V（50/60Hz） or DC：36～72V |
|
|
机箱尺寸 |
mm |
standard 19″ rack |
|
|
备注：特殊需求可定制 |
|||
SUN-OSW-2XN-A-B-C-D-E-F
|
N |
A |
B |
C |
D |
E |
F |
|
通道数 |
光纤类型 |
操作波长 |
供电方式 |
光连接器 |
光路 |
尺寸 |
|
≤32 |
SM: SM, 9/125 M5: MM, 50/125 M6: MM, 62.5/125 X: 其他 |
850: 850nm 1310: 1310nm 1550: 1550nm 13/15:1310/1550nm X: 其他 |
AC: 85~264V DC: 36~72V AC/DC: 85~264V& 36~72V AC/AC: 双 AC DC/DC: 双DC |
FP: FC/PC FA: FC/APC X: 其他 |
C:cross D:direct |
1U： 482.6x303x44mm 2U： 482.6x303x89mm |
